Діаграма зміни масла ретардера Voith

Всі затримки Voith повинні спочатку відкрутити вилку нафтового наповнювача при зливі масла. В цей час масляний наповнювач порту діє як вентиляційний отвір, який може швидко злити відпрацьоване масло. Після того, як масло зливається, затягніть вилку для зливу масла. Повільно додайте належну кількість моторного масла в порт паливного наповнювача і затягніть вилку паливного наповнювача. Якщо ви випадково додали занадто багато масла, можна тільки повторити дію зливу масла і заправки (за винятком 133-2).

115 КТ:

1. Змащена гвинтова вилка

2. Мідна прокладка

3. Мідна прокладка

4. Вилка гвинтового гвинта зливу масла

5.O-кільце

Необхідні інструменти: змалюючий гвинтовий штепсель - шестикутний гайковий ключ 17 мм; вилка гвинтового гвинта з маслом - шестикутна розетка 21 мм

Об'єм заправки: 6,4 л для обслуговування масляної зміни; 6,8 літра при заміні радіатора

115CN:

1.Мідна прокладка

2. Змащена гвинтова вилка

3.Змащена гвинтова вилка

4.Мідна прокладка

1. О-ринг

2. Мідна прокладка

3.Нафтова гвинтова вилка

1.Мідна прокладка

2.Гвинтова вилка клапана управління тиском

Необхідні інструменти: змалюючий гвинтовий штепсель - шестикутний гайковий ключ 17 мм; гвинтова вилка для зливу масла - шестикутний гайковий ключ 10 мм

Штепсельний клапан управління тиском також повинен бути відкручений, всередині є невелика кількість масла

Об'єм заправки: 5,9 л для обслуговування масляної зміни; 6,6 літра при заміні радіатора

133-2：

1.Змащена гвинтова вилка

2.Мідна прокладка

3.Нафтовий щуп

4.Мідна прокладка

5.Гвинтова вилка рівня масла

6. Вилка гвинтового гвинта для зливу води

7.Вилка гвинтового гвинта зливу масла

8.Мідна прокладка

9.Мідна прокладка

10.Вилка гвинтового гвинта для зливу масла та води

Необхідні інструменти: Змадна гвинтова вилка та гвинтовий гвинт масляного зливу plug-22mm зовнішня шестикутна розетка; щуп гвинтовий вилка-12мм внутрішній шестикутний гайковий ключ

Потужність змащування: 6 літрів для технічного обслуговування і підміни масла; при заміні радіатора, 7,5-9 літрів відповідно до розміру радіатора

Примітка: Вилку гвинтового розряду масляної води слід розібрати і оглянути при розвантаженні масла. Стічні води та відпрацьоване масло будуть скидатися; якщо ви випадково додасте більше масла при заправці, ви можете відкрутити гвинтову вилку рівня масла, щоб звільнити зайве масло.

120-Е:

1. Змащена гвинтова вилка

2. Мідна прокладка

3. Мідна прокладка

4. Зливна гвинтова вилка

5. Табличка з іменами

Необхідні інструменти: Змащення гвинта plug-17mm аллен гайковий ключ; зливний гвинт plug-10mm аллен гайковий ключ

Потужність змащування: технічне обслуговування і заміна масла 4 літри; при заміні радіатора, 5,3 л

123+：

1.Змащена гвинтова вилка

2.Мідна прокладка

3.Мідна прокладка

4.Нафтова зливна гвинтова вилка

5.Мідна прокладка

6.Вилка гвинтового гвинта зливу масла

7.Мідна прокладка

8.Нафтова зливна гвинтова вилка

1.Вхід води

2.Датчик температури масла

3.табличка з іменами

4.Датчик температури води

5. Вихід води

6. Болт зливу масла

7.Болт зливу води

8.Нафтова зливна гвинтова вилка

Необхідні інструменти: змалюючий гвинтовий штепсель - шестикутний гайковий ключ 17 мм; шнековий вилка - шестикутний гайковий ключ 12 мм і 6 мм

При зливі масла потрібно відкрутити всі 3 масляні зливні пробки, щоб злити масло.

Кількість змаїння: 6 літрів для обслуговування масляної зміни; 6,5 літрів при заміні радіатора

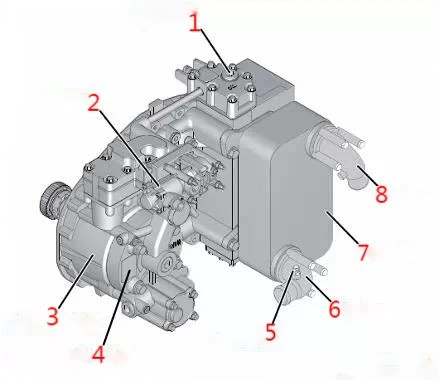

115E:

1. Змащена гвинтова вилка

2.Пропорційний клапан

3.Ретардер житло

4.табличка з іменами

5.Датчик температури води

6. Вихід води

7. Радіатор

8.Вхід води

1.Датчик тиску

2.Датчик температури масла

3.Нафтова гвинтова вилка

4.Вилка гвинтового гвинта зливу масла (2шт)

Необхідні інструменти: змалюючий гвинтовий штепсель - шестикутний гайковий ключ 17 мм; шнековий вилка для зливу масла - шестикутний гайковий ключ 12 мм

При зливі масла потрібно відкрутити всі 3 масляні зливні пробки, щоб злити масло.

Кількість масла: 6,7-7 літрів в залежності від типу радіатора, обслуговування масляної зміни; 7,2-7,5 літрів при заміні радіатора.
